產品名稱：YHFPK-II，YHFPK-I兩級跑偏開關

產品型號：YHFPK-II，YHFPK-I、KPT1

所屬類別：兩級跑偏開關

發布時間：2014-05-26

已獲點擊：353

品牌/商標：JIEHANG/杰航

企業類型：制造商

新舊程度：全新

詳細說明

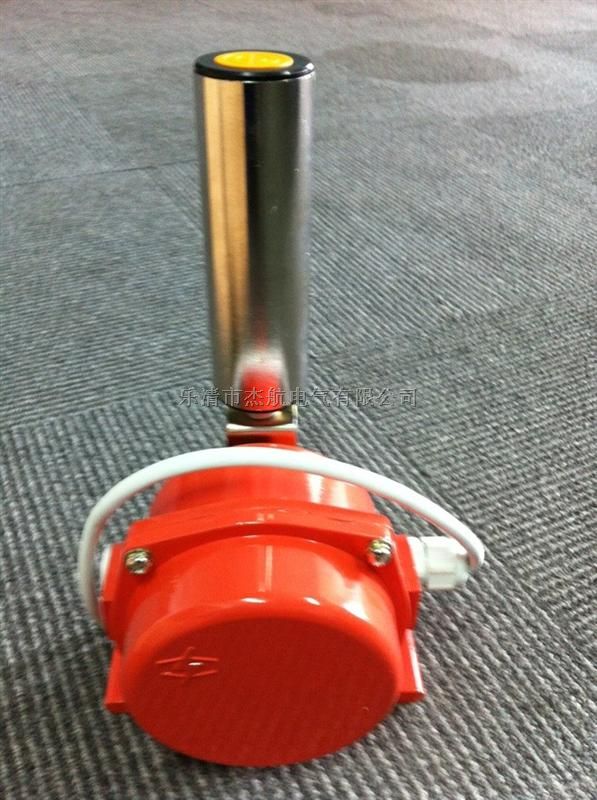

YHFPK-II，YHFPK-I兩級跑偏開關

簡介

      兩級跑偏開關對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，達到保障生產、保護設備的目的。防止由于膠帶跑偏而造成物料溢出等故障。

一，概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。

二，技術參數：

使用環境條件

1.環境溫度-30℃~50℃
2.相對濕度不大于85%

3.海撥高度不超過2000m
4.使用壽命：開關動作10萬次
三，結構特點：

1.本產品采用鋁合金鑄造殼體，強度高，重量輕。

2.外殼防護等級達到IP67，可在惡劣環境中長期工作。

3.本產品動作靈敏，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，穩定性高，性能可靠，外形結構見圖。

四，工作原理：

      運動中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號，如立輥傾大于二級動作角度時，側輸出一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

五，安裝調整：

1.將跑偏開關固定在支架上，然后安裝在膠帶機架上。

2.立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L(zhǎng)=50-100MM

3.膠帶位于立輥下端1/3處

4.每一百米膠帶可安裝跑偏開關3-6臺。
