產品名稱：YHFPK-II兩級跑偏開關詳細說明

產品型號：YHFPK-II

所屬類別：兩級跑偏開關 > 跑偏開關

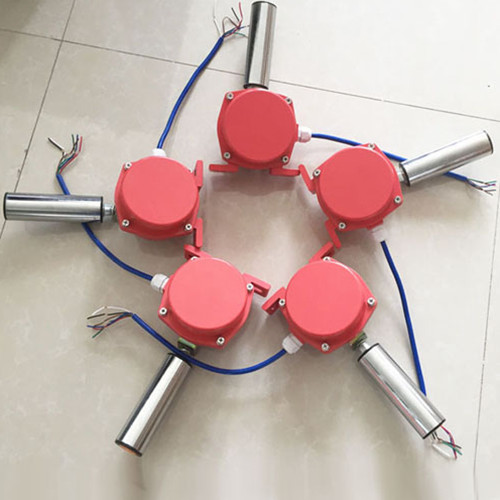

YHFPK-II兩級跑偏開關詳細說明

簡介

兩級跑偏開關對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。防止由于膠帶跑偏而造成物料溢出等故障。

一，概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。

二，技術參數：

使用環境條件

1.環境溫度-30℃~50℃
2.相對濕度不大于85%

3.海撥高度不超過2000m
4.使用壽命：開關動作10萬次
三，結構特點：

1.本產品采用鋁合金鑄造殼體，強度高，重量輕。

2.外殼防護等級達到IP67，可在惡劣環境中長期工作。

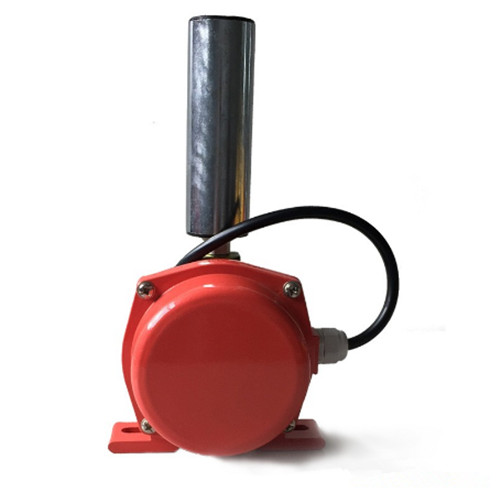

3.本產品動作靈敏，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，穩定性高，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，性能可靠，外形結構見圖。

四，工作原理：

運動中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號，如立輥傾大于二級動作角度時，側輸出一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機恢復正常運行后， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，立輥?zhàn)詣?dòng)復位。

五，安裝調整：

1.將跑偏開關固定在支架上，然后安裝在膠帶機架上。

2.立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L(zhǎng)=50-100MM

3.膠帶位于立輥下端1/3處

4.每一百米膠帶可安裝跑偏開關3-6臺。

兩級跑偏開關型號

WHKP-12-30、WHKP-10-30

WHKP-12-35、WHKP-12-45

WHKP-10-40、WHKP-20-45

LXA-01GKH-T1-A、LLD2-1

JLK3-S、SB-KLS-2

HFKPT1-20-35、HFKPT1-10-35

YHFPK-II，YHFPK-I兩級跑偏開關
