產品名稱：JPNS-II膠帶提升機專用跑偏開關

產品型號：JPNS-II

所屬類別：兩級跑偏開關 > 跑偏開關

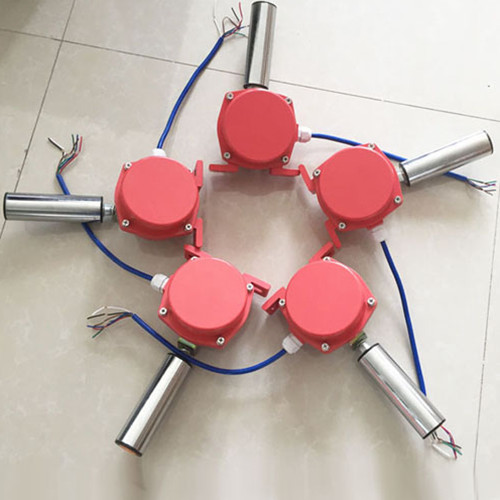

JPNS-II膠帶提升機專用跑偏開關

型號：JPNS-I、JPNS-II

產品名稱：非接觸式膠帶跑偏開關，兩級跑偏開關

簡介

JPNS-II型非接觸式膠帶跑偏開關屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

用途

JPNS-II兩級跑偏開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理

JPNS-II型非接觸式跑偏開關安裝在提升機上下左右壁板側、檢測膠帶跑偏感應式跑偏開關。機械部分有檢測擋輪。安裝時擋輪離膠帶有一定的距離，距離可調整（由用戶自定，一般以不摩擦到擋輪為準）當發生跑偏時膠帶向外的推力摩擦到擋輪，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器使繼電器動作切斷設備。

技術參數

JPNS-II膠帶提升機專用跑偏開關

兩級跑偏開關型號

JPNS-II、 JPNS-I

XTBP-12-30、XTBP-20-35

XTP-12-30、XTBP-20-30

PB12-30、PB20-35

PWG-12-30、PWG-20-35

XPK-1230、XT-PK

JSB-KPP-12-30、JSB-KPP-20-35
