產品名稱：YHPK-TP提升機跑偏開關

產品型號：YHPK-TP

所屬類別：兩級跑偏開關 > 跑偏開關

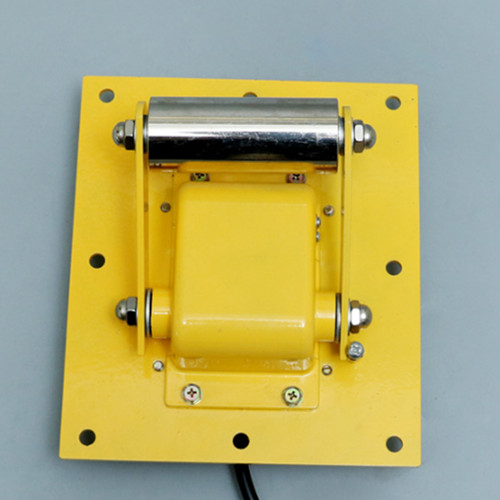

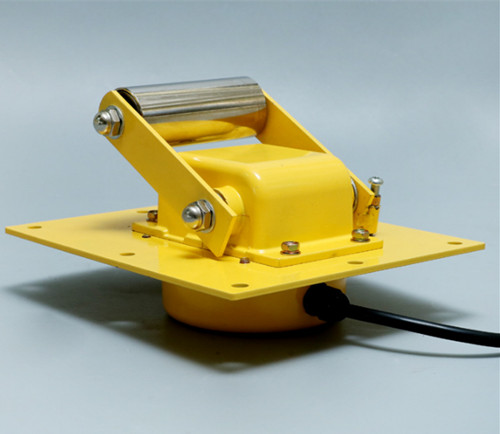

YHPK-TP提升機跑偏開關

概述說明：

膠帶提升機防跑偏開關屬機電融合一體。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，有效的保護設備和人身安全、避免事故擴大化，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。YHPK-TP提升機跑偏開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食、倉庫等各類使用輸送設備行業。工作原理：膠帶提升機防跑偏開關，分別安裝在膠帶提升機上下左右壁板側，檢測膠帶上下左右跑偏。安裝時滾輪離膠帶有20-70mm距離可調整（由用戶自定，一般以不摩擦到滾輪為準）。當發生跑偏時膠帶向外側偏移至滾輪處，滾輪帶動調節桿使跑偏開關動作切斷設備。

跑偏開關型號

RHP-Y、PWB-12-30

HFPPKG-20-35、ZWQ-I2-30

LLP3-Z、YHPK-1

DPK-II、KPT-20-35

技術參數：

工作電壓：220VAC

15%絕緣電阻：＞500MΩ

環境溫度：-20℃~+60℃

重   量：2kg

復位方式：自動復位

控制觸點容量：220V/5A

負載電流：≤5A

輸出信號：開關量信號

環境濕度：＜90%

防護等級：IP66

響應時間：＜2mS

動作力：50±10N

接線方式：

膠帶提升機防跑偏開關提供一常開一常閉觸點，用戶根據需求按圖示接線，本產品引出電纜線。

安裝說明：

1、防跑偏開關一般在上下部機殼進入滾筒側各安裝一對，位置在距上下滾筒中心1米左右，也可以根據需要安裝在中部機殼靠近膠帶滾筒處（防止膠帶運行擺動過大跑偏開關檢測失誤）；

2、安裝跑偏開關時滾輪應順著膠帶運行方向

3、調整滾輪安裝距離允許膠帶偏移量（一般為40-60mm）；

4、安裝結束后打開后蓋，調整微動開關凸輪進入凹槽，蓋上后蓋，接線。
