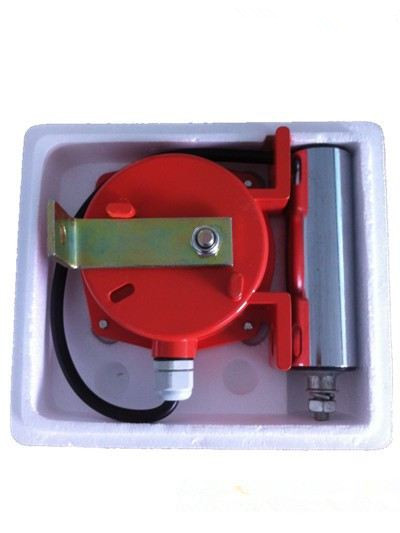

產品名稱：JYB/PK-12-30兩級跑偏開關，跑偏控制器

產品型號：JYB/PK-12-30、JYB/PK-10-35

所屬類別：兩級跑偏開關

JYB/PK-12-30兩級跑偏開關，皮帶跑偏保護

型號：JYB/PK-12-30、JYB/PK-10-35、JYB/PK-10-45

產品名稱:兩級跑偏開關，皮帶跑偏保護，跑偏控制器

電壓：220-380V

電流：1A、2A、3A、4A、5A....15A...

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。

跑偏開關用途:

該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關技術參數：
開關觸點的額定值：2個SPDT(單刀雙擲)
開關，16A／250V／AC二常開二常閉自清潔觸點，供報警；停機用。
外殼：鑄鋁防風雨外殼
防護等級：IP67
法向報警角度：在偏離垂直方向22．5度可調
作用力：5磅
導線開孔：3／4"-14NPT。雙導線孔設計。

跑偏開關設備描述：
●通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，防護標準IP67，特殊的環境可選特殊的表面處理。
●動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
●動作桿法向角調節范圍為22.5。
●法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
●PK系列兩種跑偏開關的工作性能原理相同， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。

GRB-17088、EXHFKPT1-12-30、EXKPT1-12-30、XPK-1045、XPK-2035、XPK-1045、PWG-12-30、PWG-20-35、PB20-35、PB10-45、JYB/PK-12-30、JYB/PK-10-35、JYB/PK-10-45兩級跑偏開關

JYB/PK-12-30兩級跑偏開關，皮帶跑偏保護
