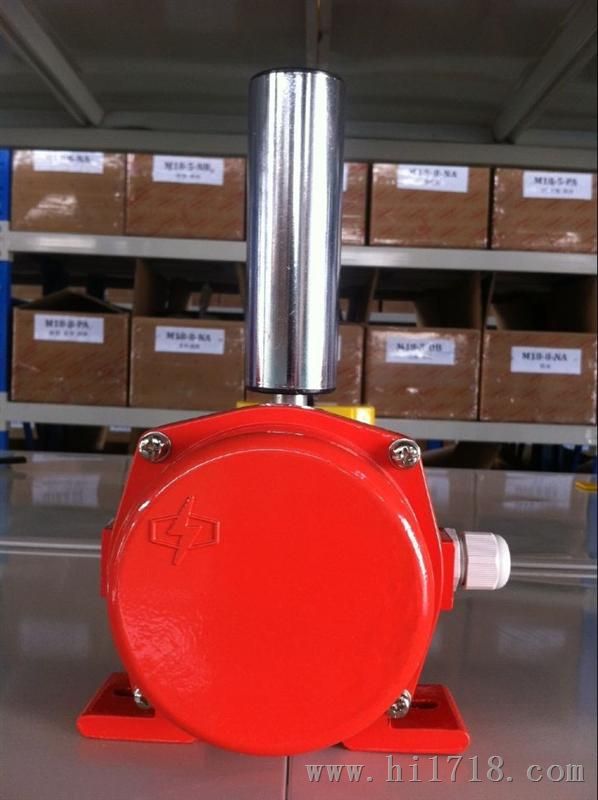

產品名稱：JPNS-II跑偏開關檢測器

產品型號：JPNS-II

所屬類別：兩級跑偏開關 > 跑偏開關

技術參數

工作電壓：220VAC±15% 負載電流：≤5A

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：─20℃~+60℃ 環境濕度：＜90%

重 量：2.4Kg 防護等級：IP66

復位方式：自動復位 響應時間：＜2mS

控制觸點容量：220V/5A 動作力：50±10N

工作原理

JPNS－II 型非接觸式跑偏開關安裝在提升機上下位置的兩側壁板上，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，成對安裝。安裝時需特別注意擋輪距離膠帶控制在安全跑偏范圍以外（距離可調整，由用戶自定，一般以工藝文件中允許的合理跑偏范圍為依據） 。

當發生跑偏時膠帶向外位移，摩擦到擋輪，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器，使傳感器發出報警信號。

安裝說明

1、PNS－II 型無觸點跑偏開關底座兩邊各有Ф13mm 孔，在皮帶機支架上鉆Ф12mm 孔，用 M10×40mm螺絲緊固跑偏開關。如果選用安裝支架，請將安裝支架焊接固定在皮帶機支架上，如安裝示意圖所示。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，建議皮帶與檔輪間的安裝距離為 120~160mm（皮帶帶寬 10%，詳見安裝示意圖） 。

3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線 L、零線 N、信號線（詳見電氣接線圖） 。

4、安裝距離：建議每 50米安裝一對(兩臺)跑偏開關。

注意事項

1、跑偏開關擋輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持 120~160mm。

3、跑偏開關底座固定牢固。

5、裝檢測片，H1≥20mm 并用螺母固定；

6、安裝旋轉探測儀，調整 H2≤8mm。

有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 H1的距離)。

電氣接線：旋轉探測儀和中間繼電器串聯使用

檢測片：材料 Q235鐵片，葉片數量為一片（2 葉） ，檢測片尺寸 100×12×2mm。

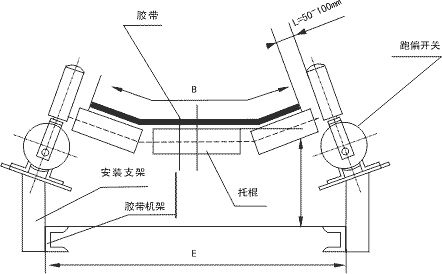

安裝示意圖如下：

注意事項

l、嚴禁未接中間繼電器直接串接電源，如因直接串接電源造成本產品損壞屬“人為損壞” ，不在免費保修范圍內。

2、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 H1的距離。
