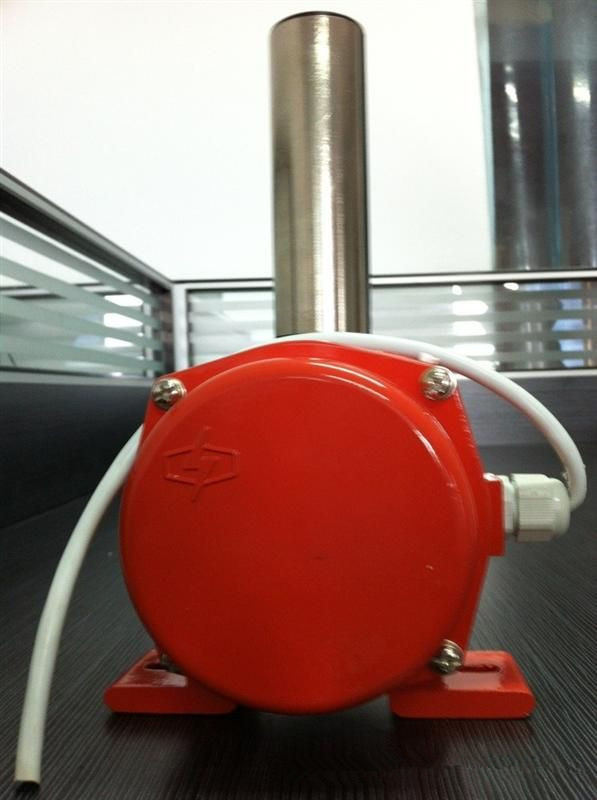

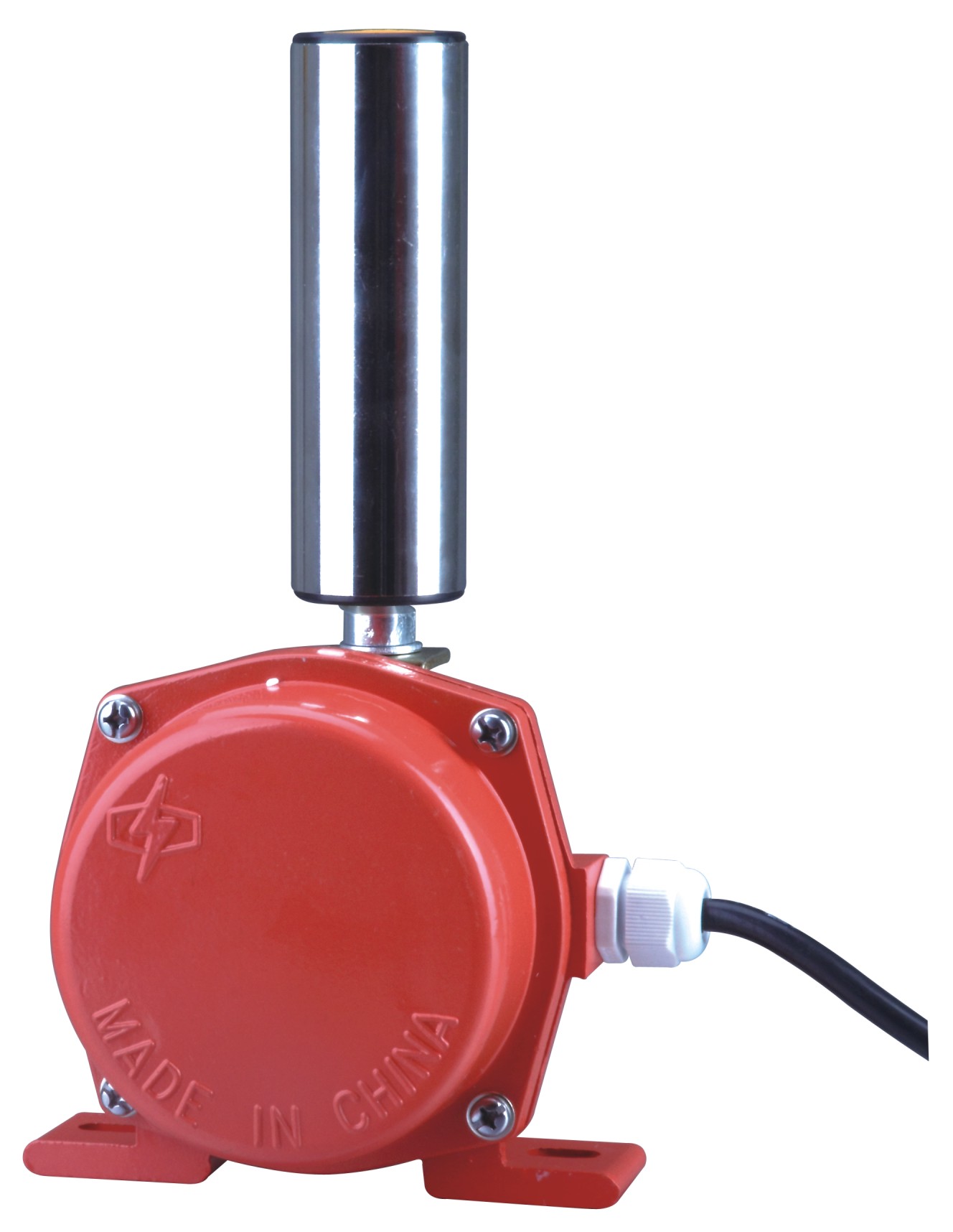

產品名稱：PB-1045，PL10-2D兩級跑偏開關

產品型號：PB-1045，PL10-2D

所屬類別：兩級跑偏開關 > 跑偏開關

PB-1045，PL10-2D兩級跑偏開關，AC380V IP65

PB-1045，PL10-2D兩級跑偏開關動作角度10°極限角度45°，IP65,常開，常閉各2對觸點

工作原理說明：

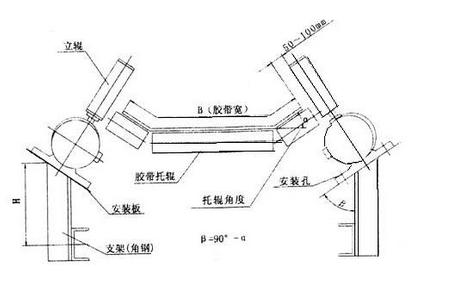

PB-1045， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，PL10-2D兩級跑偏開關為全新設計之安全控制設備，用于檢測輸送皮帶運行過程中發生扭曲、過載偏離機架中心線的故障。有效防止因輸送帶跑偏造成的撒料、過負載損壞機械、人員傷亡等事故。

  當輸送帶設備運行時，有過載、重心偏移或輸送帶扭曲等，造成輸送帶偏離正常軌道， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，輸送帶擠壓旋轉臂，驅動精密凸輪觸動微動開關使發出報警信號，旋轉臂相對垂直位置擺動20B，輸出報警信號；擺動35B，輸出停機信號。
規格參數：
 接點容量： 15A, 125/250 Vac 1/2A 125 Vdc SPDTx2
動作拉力： 3.4~5.4N.m (0.35~0.55kgf.m)
復位方式：自動復歸
環境溫度： -20~60℃
 防護等級： IP67
外殼材質： ADC烤漆

工作原理

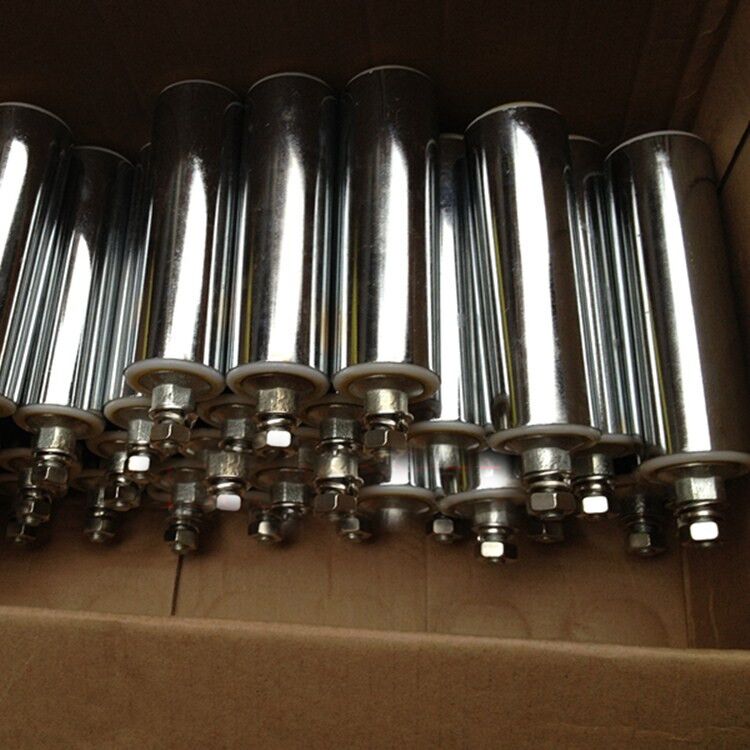

PB-1045，PL10-2D兩級跑偏開關采用立輥式測偏結構，利用膠帶跑偏時產生的橫向位移磨擦擠壓跑偏開關立棍，使立輥?zhàn)赞D(zhuǎn)并偏轉，當立輥偏轉到1級動作角度時開關動作斷點動作，發出1級跑偏報警信號。此信號可接于報警用的燈、鈴等。當立棍繼續偏轉至2級動作角度時，跑偏開關動合觸點閉合，輸出跑偏停機信號，實現自動停機。當膠帶機恢復正常運作后，跑偏開關同時自動恢復到安裝時的初始狀態。
