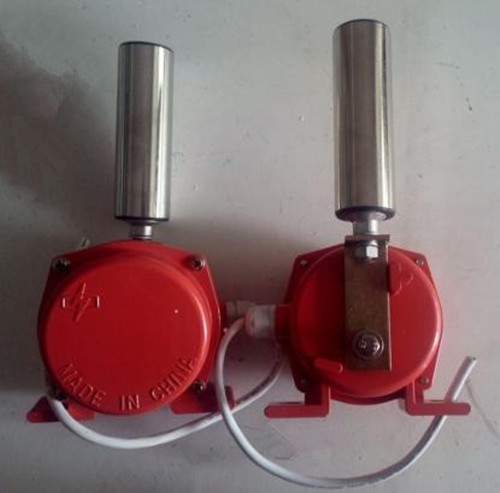

產品名稱：BKPT1-12-30防爆兩級跑偏開關

產品型號：BKPT1-12-30

所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

發布時間：2018-05-28

已獲點擊：175

詳細說明

BKPT1-12-30防爆兩級跑偏開關用途：

BHFKPT1-12-30防爆兩級跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因?yàn)槟z帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。

卓信采用國內外創新技術，采用上乘材質，專業的技術研發團隊，嚴格質控的生產工藝流程生產，性能可靠，質量穩定。卓信2015年經國家權威機構，行業標準認證，雙向拉繩開關和兩級跑偏開關，防爆磁性開關等多個產品取得國家防爆認證，廣大客戶請放心采購

BHFKPT1-12-30防爆兩級跑偏開關使用意義：
環境溫度：-40℃∽+60℃。 相對濕度：不大于90%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
使用壽命：開關動作1萬次。 絕緣電壓：AC1000V試驗1分鐘。
BHFKPT1-12-30防爆兩級跑偏開關使用技術指標：
型號 觸 點容 量 觸點容量 開關工作角度 動作力 距 防 護等 級 重量
常開 常閉 一級 二級 極限角
BKPT1-12-30 ≤380V≤3A 1 1 12° 30° 75° 23-27kgcm IP55 3.5kg
BKPT1-10-45 ≤380V≤3A 1 1 10° 45° 75° 23-27kgcm IP55 3.5kg
BKPT1-20-35 ≤380V≤3A 1 1 20° 35° 75° 23-27kgcm IP55 3.5kg
BHFKPT1-12-30≤380V≤3A 1 1 12° 30° 75° 23-27kgcm IP55 3.5kg
BHFKPT1-10-45≤380V≤3A 1 1 10° 45° 75° 23-27kgcm IP55 3.5kg
BHFKPT1-20-35≤380V≤3A 1 1 20° 35° 75° 23-27kgcm IP55 3.5kg
BHFKPT1-10-45防爆兩級跑偏開關工作原理及結構特征：
（參照結構示意圖BKPT，-12-30型為例加以說明）
本系列防爆跑偏開關具有兩極動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥沿圖示方向偏移。
當立輥偏轉角度超過12°，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，立輥可自動復位。
BHFKPT1-12-30防爆兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鍍鋁制造，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
