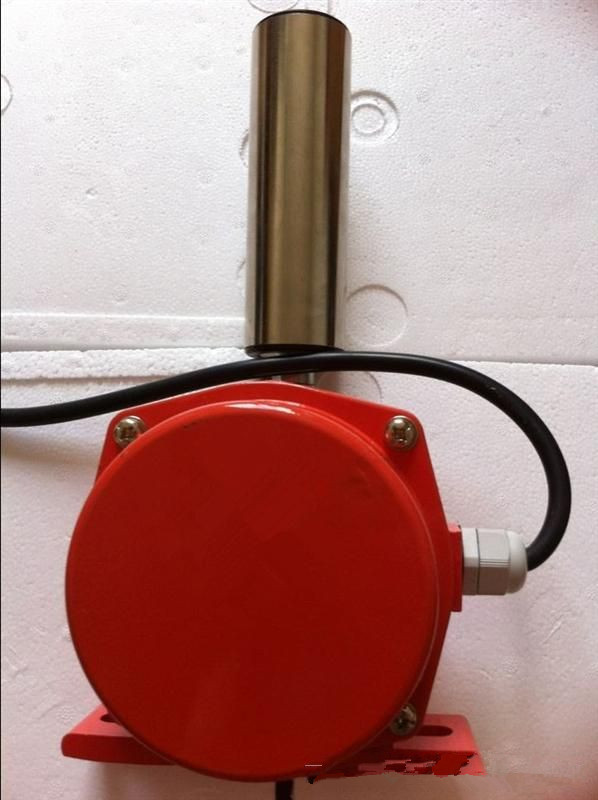

產品名稱：EBBS-80跑偏開關生產廠家

產品型號：EBBS-80

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-05-28

已獲點擊：142

詳細說明

EBBS-80跑偏開關生產廠家，卓信傳感器科技有限公司，專業供應皮帶輸送保護裝置，皮帶跑偏開關，防偏開關，二級跑偏開關，防爆跑偏開關，防水防塵跑偏開關等，歡迎各位來電咨詢。0713-2117633

兩級跑偏開關是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。使用跑偏開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。兩級跑偏開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。

產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

防護標準IP67在惡劣環境也可使用;使用高性能的微動開關和無需維護的滾珠軸承，耐久性卓越

動作桿軸承額定轉速5000轉?分， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，適用皮帶速度6.35米?秒

側面滾輪最大傾斜角度75度， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，因此輸送帶發生異常偏離時保護開關也會準確動作

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

技術規格

接點容量：2個SPDT 400VAC 10A

一級報警：20° 二級報警：35°

側面滾輪傾斜角度：≤75°

防護等級：IP67

環境溫度：-20℃～+80℃

應用范圍

常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統、堆取料輸送機

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。

卓信公司是以品質獲得信任的砝碼，是競爭致勝關鍵，是永無止境的追求，價值和尊嚴的起點。重視合同，規范運作，確保質量，服務優質，信譽承諾。

本公司承諾:誠信待人，我們是生產廠家，做的是批發生意，均以最低出廠家報價，沒有暴利。低價位,高品質。1年品質保證。

物流：順豐速運、申通快遞、圓通快遞、中通快遞、天天快運、EMS郵政速運及全國公鐵聯運。
