跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

產品名稱：兩級跑偏傳感器XLPP-20-45 皮帶跑偏專用

產品型號：XLPP-12-30、XLPP-20-45

所屬類別：兩級跑偏開關 > 跑偏開關

跑偏開關、XLPP-20-45，兩級跑偏傳感器、皮帶跑偏保護

兩級跑偏開關強度高，重量輕，開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。密封性好，具有防塵、防震、防防腐等優點，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，外殼防護等級達IP67，可在惡劣的環境中長期工作。

兩級跑偏開關

工作原理

 當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

結構特性

 采用鋁合金精密壓鑄殼體，強度高，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，重量輕，開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。密封性好，具有防塵、防震、防防腐等優點，外殼防護等級達IP65，可在惡劣的環境中長期工作。

 環境溫度：-30℃~+50℃；相對溫度：不大于85%

XLPP-12-30、XLPP-20-45、兩級跑偏開關

產品介紹：兩級跑偏開關主要應用在冶金 、電力 、煤巖 、礦山及化工等行業的輸送系統中 ，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用 。本產品內部采用儀器儀表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求 。


◆ 使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65


型號



作用力



觸點數量



開關動作角度



常開



常閉



一級



二級



極級角



XLPP-12-30



20~70N



2



2



12°



30°



70°



XLPP-10-45



20~70N



2



2



10°



45°



70°



XLPP-20-35



20~60N



2



2



20°



35°



75°



KPT1-12-30



20~70N



2



2



12°



30°



70°



KPT1-10-45



20~70N



2



2



10°



45°



70°



KPT1-20-35



20~60N



2



2



20°



35°



75°

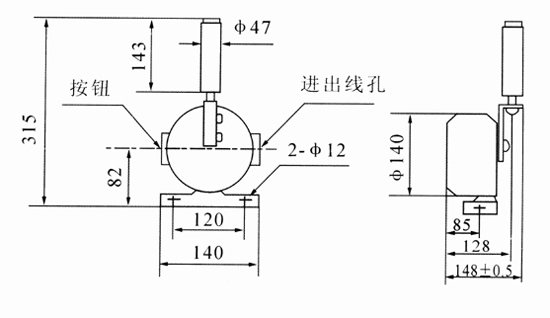

產品圖紙：

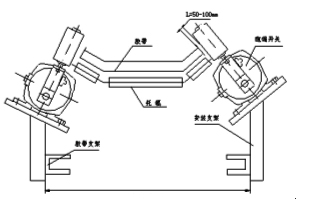

產品安裝尺寸：





跑偏開關、XLPP-20-45，兩級跑偏傳感器、皮帶跑偏保護



， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
