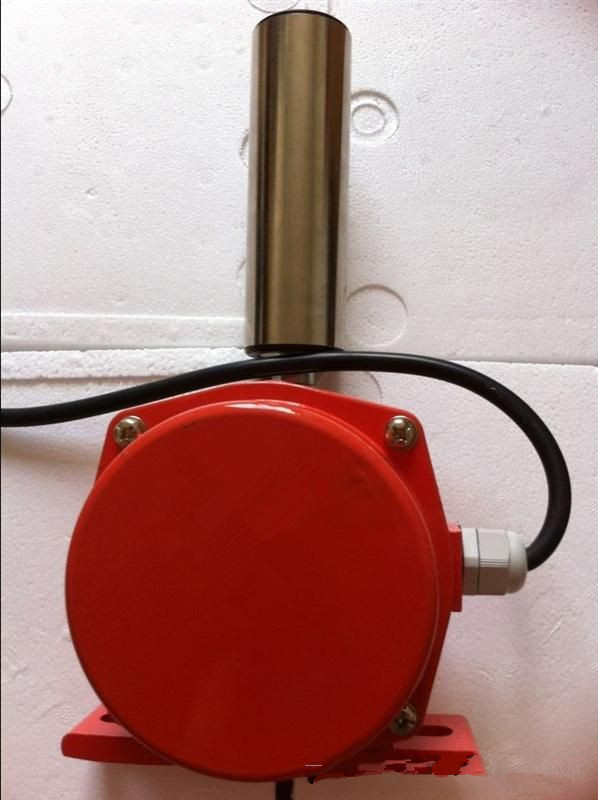

產名稱：FPK-20-30兩級跑偏雙向拉繩開關

產品型號：FPK-20-30，F(xiàn)PK-12-30、KPT1

所屬類別：兩級跑偏開關

發布時間：2018-08-05

已獲點擊：136

詳細說明

FPK-20-30,兩級跑偏開關、雙向拉繩開關、跑偏傳感器，皮帶跑偏保護系統

一、主要用途：

 主要用于檢測帶式輸送機運行中的跑偏現象，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止由膠帶跑偏而產生的事故，是一種保護裝置。

二、 主要技術指標：

型號

接點容量

接點數量

開關動作角度

重量kg

FPK-20-30

AC380V

5A

常開

常閉

Ⅰ級

Ⅱ級

極限角

1.5

FPK-10-45

2

2

12°

30°

60±2°

FPK-20-35

10°

45°

20°

35°

三、 工作原理：

本開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立輥偏轉至Ⅰ級動作角度時，Ⅰ級開關動作，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，并輸出信號報警。如果膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號。如果將其接至控制線路中即可實現自動停機

跑偏開關起帶式輸送現場的保護作用，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，因此必須達到指定的IP防護等級。
開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。
 基本原理　　

   輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

　　1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
　　2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
　　3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
　　4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
◆ 使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
