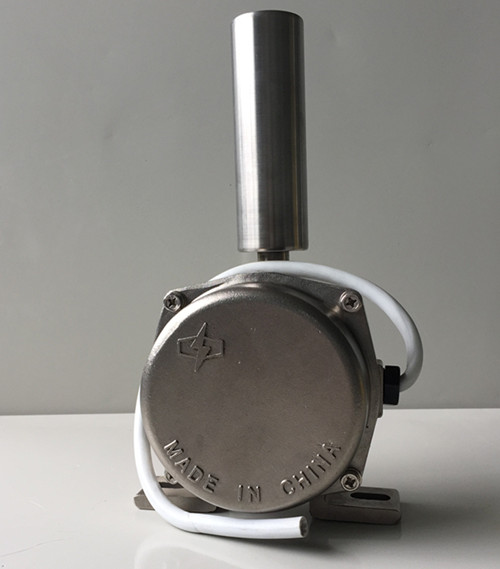

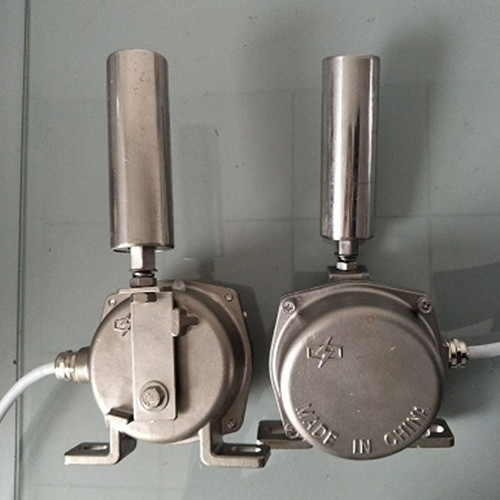

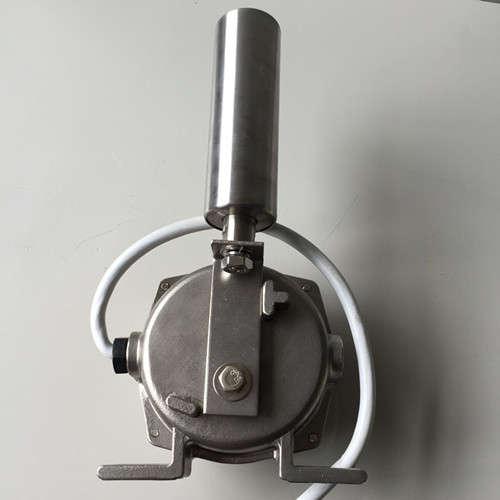

產品名稱：粉塵防爆跑偏開關FHP-DIP

產品型號：FHP-DIP

所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

發布時間：2018-11-02

已獲點擊：135

詳細說明

粉塵防爆跑偏開關FHP-DIP適用于有鋁粉、鎂粉、炭黑、樹脂、纖維、谷物、飼料等爆炸性粉塵、導電性粉塵、可燃性粉塵等物質所形成的粉塵云和沉積層情況下使用。

適用范圍：

粉塵防爆跑偏開關FHP-DIP塵密式外型結構，防護等級IP65，適用于粉塵爆炸危險場所10區和11區，或國際標準中的21區和22區。適用于有鋁粉、鎂粉、炭黑、樹脂、纖維、谷物、飼料等爆炸性粉塵、導電性粉塵、可燃性粉塵等物質所形成的粉塵云和沉積層情況下使用。結構、特點：產品外殼采用鑄鋁合金，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，表面噴塑，開關觸棍采用不銹鋼材料制作。內裝兩級開關采用雙凸輪結構，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，并具有開關觸棍自動復位功能。進出線口、部件結合處采用橡膠密封。內裝行程開關選用進口元件，具有電流大、動作靈敏、可靠性好、故障率低等優點。本產品通過檢測帶式輸送機膠帶的跑偏狀態發出信號，實現膠帶跑偏自動報警和停機功能，本開關具有兩級動作功能，一級動作用于報警，二級動作用于停機。觸棍復位后，信號消除。

工作原理

 當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

粉塵防爆跑偏開關FHP-DIP安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)。

產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有du氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
