產品名稱：KBW-220P礦用防偏開關

產品型號：KBW-220P

所屬類別：兩級跑偏開關 > 防偏開關

發布時間：2019-03-11

已獲點擊：85

詳細說明

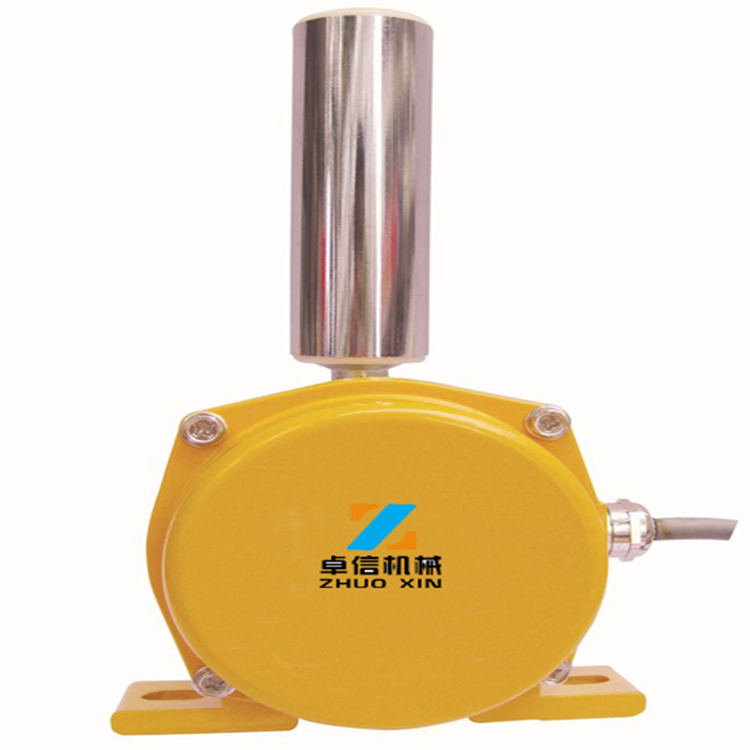

KBW-220P礦用防偏開關

兩級跑偏開關又防偏開關，跑偏檢測器用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。

跑偏開關結構特點：

通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP67，可在惡劣環境長期工作；不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，即為停機信號輸出。

使用與安裝：
防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。
KBW-220P礦用防偏開關，隔爆跑偏開關

技術參數：

1、開關觸點容量：AC 380V 10A

2、外殼：鑄鋁防水，防腐

 3、防護等級：IP67

4、動作角度：一級12° 報警信號，二級30° 停機信號；

 5、作用力3

兩級跑偏開關應用范圍：

1、常規皮帶輸送機

2、地下、索道支撐皮帶輸送機

3、輪船裝卸系統

4、堆垛、取料輸送機

5、傾斜和梭式輸送機

6、起重機/挖掘機起重臂限位

7、裙邊給料機/輸送機

8、重開極限開關

特殊選件：

1、不銹鋼蓋板螺絲

2、不銹鋼動作桿及不銹鋼立輥

3、可選配安裝支架

4、可增加開關觸點個數

兩級跑偏開關接線方式：
本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所示線色。
ROS-2D跑偏開關、防偏開關、皮帶防跑偏開關、RAMSEY防偏開關、RAMSEY跑偏開關、拉姆齊皮帶防跑偏開關。ROS-2D防偏開關-用于皮帶跑偏檢測
跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，防止皮帶損傷和繼續跑偏。
皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。
整體式蓋板，易于接線及調整。
不需拆掉動作桿，就可拆除后面的機殼。  動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。動作桿法向角調節范圍為±22.5度。  促動桿可雙向動作，便于在輸送機兩側對稱安裝。 防偏開關標準設定為法向角為10度時，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，報警觸點動作，法向角為20度時停機觸點動作。

我廠生產供應各種輸送機保護開關,防偏開關、拉線開關、傾斜開關、撕裂開關、測速開關、欠速開關斷帶保護等各種皮帶輸送機保護裝置。

雙向拉繩開關

YBLX-KLT2-I,YBLX-KLT2-II、

BLKT2-I、BLKT2-II、

KLT2A-1、KLT2A-2、

HFKLT2-1、HFKLT2-I,

HFKLT2-II、HFKLT2-III

KBW-220P兩級跑偏開關,礦用跑偏開關
