產品名稱：卓信電氣DDP-K2/J跑偏控制器

產品型號：DDP-K2/J

所屬類別：兩級跑偏開關 > 跑偏控制器

發布時間：2019-05-06

已獲點擊：92

詳細說明

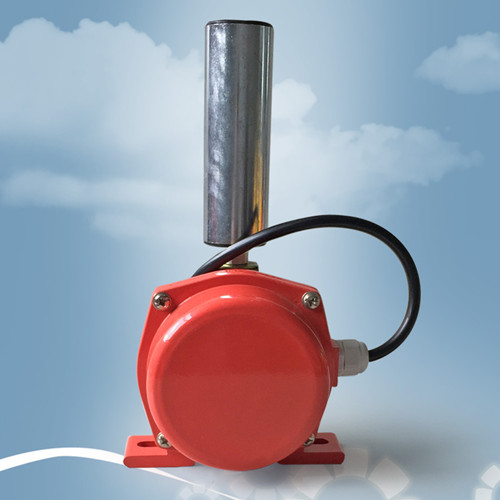

卓信電氣DDP-K2/J跑偏控制器　　

兩級跑偏開關主要用于輸送機膠帶跑偏檢測， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，防止膠帶跑偏而造成物料溢出等事故。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，立棍自動復位。　

湖北卓信供應防爆拉繩開關，防爆跑偏開關，兩極跑偏開關，料流檢測裝置，阻旋料位控制器，縱向撕裂開關 ，速度檢測器，溜槽堵塞檢測器，打滑檢測開關，欠速開關，專用鋼絲繩等

結構特點

1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2、外殼防護等級達IP67,密封性好，防水、防塵，可在惡劣環境中工作；

3、觸點容量大，動作靈敏、可靠。

跑偏控制器型號

PB-1045、PXA-34K

SZXLU-I、SZXLU-II

WHKP-12-30、WHKL-I

WHKL-II、LKLT1-12-30

XLLS-D、DDP-K2/D

技術參數

1.環境溫度：-30~60℃

2.相對濕度：不大于85%

3.觸點數量：2阻開關

4.觸點容量：24-380V AC/DC 電流1:5A

5.動作角度：12-30 10-45 25-36 15-45等

6.極限角度：70?

7.防護等級：IP65

8.重量：2KG

9.復位方式：自動復位

跑偏開關檢修流程
1、確保開關接線處緊固。
2、檢查跑偏開關外面螺栓有無松動和缺少現象。
3、檢測跑偏開關動作是否依舊正常，是否達到技術標準，如不能，則需要更換新的開關。
4、跑偏開關光潔度，是否出現掉漆、銹蝕等現象。如有應進行清潔和重新噴漆。
5、確保開關銘牌清晰完整。
6、確保跑偏開關電纜完好無破損，如有，需要更換。
7、檢查開關密封性是否完好，內部是否出現積水、潮濕、銹蝕等現象，如有應重新緊固，或向我公司維修人員咨詢和更換新的跑偏開關。
8、開關成對安裝于皮帶機兩側，立輥與皮帶帶邊垂直，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，位置應該處于跑偏開關立輥的35mm-45mm之間(從下至上)。立輥和皮帶邊的距離應在50~100mm。如有偏差，請調整。

雙向拉繩開關用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。

兩極跑偏開關用于輸送機膠帶跑偏的檢測，調整膠帶，防止由于膠帶跑偏而造成物料溢出等故障。

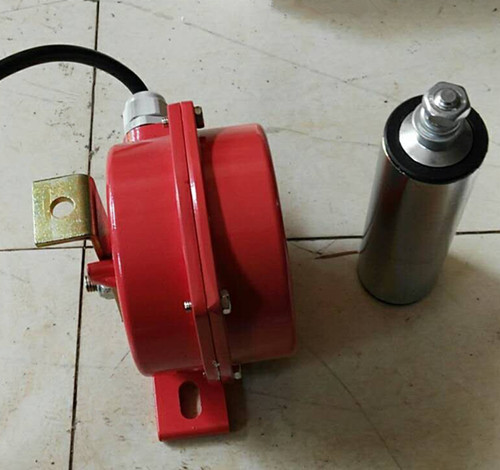

DDP-K2/J兩級跑偏開關
