產品介紹







產品名稱：帶光顯跑偏開關XDT-A-G2FY

產品型號：XDT-A-G2FY

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-05-31

已獲點擊：74





詳細說明

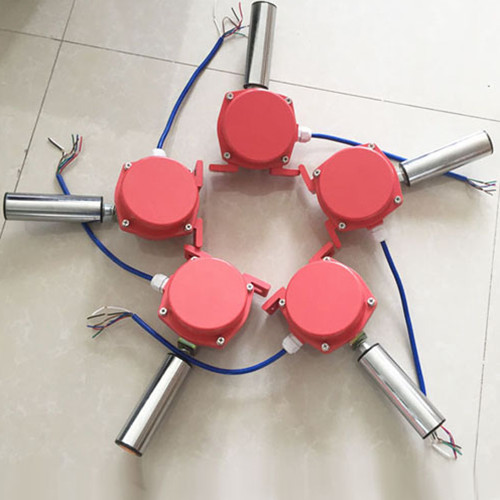

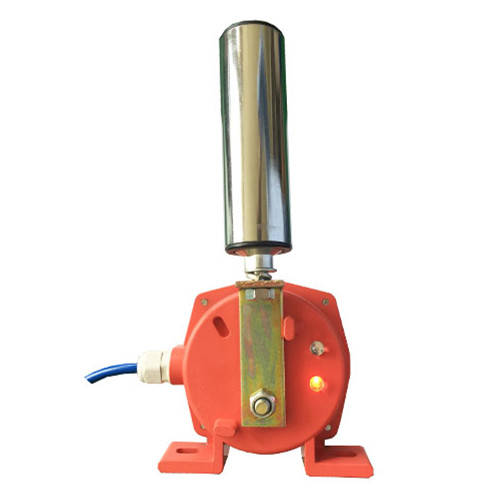

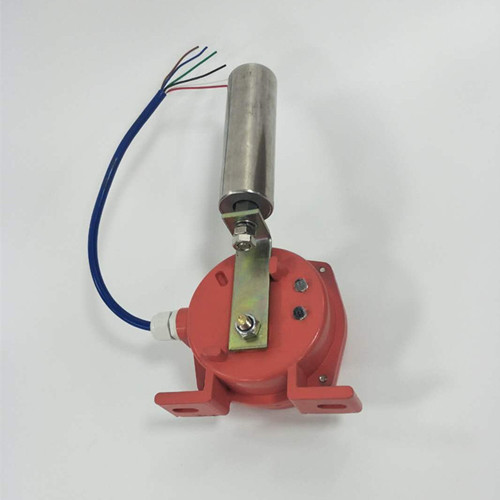

帶光顯跑偏開關XDT-A-G2FY

皮帶跑偏開關XDT-A-G2FY帶光顯主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等事故。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，立棍自動復位。





工作原理

 當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

使用條件：
1.環境溫度：-40℃~+60℃；
2.相對溫度：不大于90%；
3.大氣壓力：80~110kpa；
4.海拔高度：不超過2000M；
5.使用壽命：開關動作10萬次；
6.絕緣電壓：AC1000V試驗歷時1分鐘。





技術參數

1.環境溫度：-30~60℃

2.相對濕度：不大于85%

3.觸點數量：2組開關

4.觸點容量：24-380V AC/DC 電流1:5A

5.動作角度：12-30 10-45 25-36 15-45等

6.極限角度：70?

7.防護等級：IP65

8.重量：2KG

9.復位方式：自動復位

雙向拉繩開關LXA-02GKH/T2 自動復位

拉繩開關YHLS-DZ

光電開關LJGA-5/Z2CN2

速度開關XSA-V11801

接近開關XS630B1MAL2_220VAC

接近開關XS630B1MAL2_220VAC

接近開關LJA12M-5N1_6-36VDC

接近開關LJ18A3-8-Z/BY_6-36VDC

接近開關PRL18-50AO_100-240VAC

拉繩開關雙向_HFKLT2-Ⅱ 卓信

拉繩開關雙向LD108-7LSQ02Y8

跑偏開關XDT-A-G2FY 帶光顯，304支架、螺栓

光電開關E3K100-DS100M1_220VAC

光電開關E3K100-DS100M1_24VDC

， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
