兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。跑偏開關PB-10-45 兩級跑偏開關
【詳細說明】

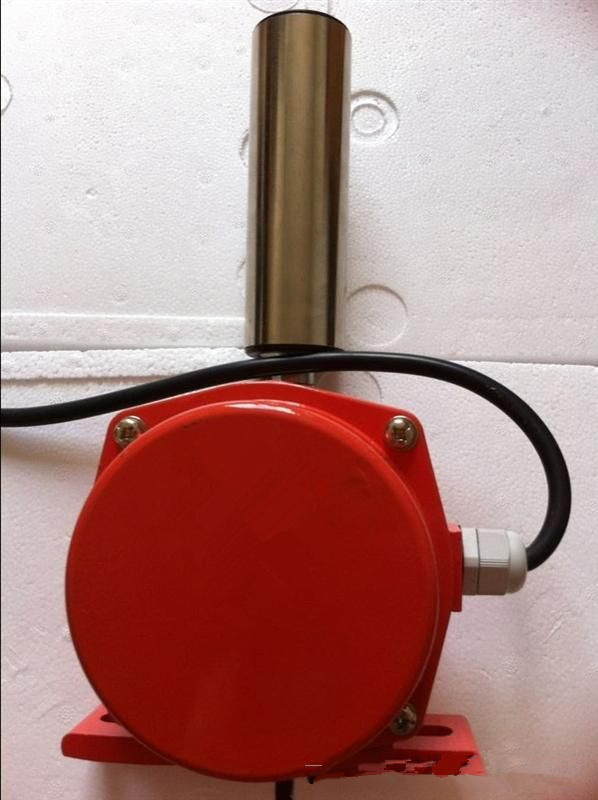

跑偏開關PB-10-45 兩級跑偏開關
兩級跑偏開關用于輸送機膠帶跑偏的檢測，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。跑偏開關PB-10-45 兩級跑偏開關
技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于85
2、主要參數見下表
結構特點
型號
參數
動作角度
根限角度
觸點數量
觸點容量
復位方式
可靠性
重量
二級
常開
常閉
PB-12-30
12?
30?
70?
2
2
AC 380V
自動
>106次
3.5
PB-10-45
10?
45?
70?
2
2
AC 380V
自動
>106次
3.5
PB-20-35
20?
35?
70?
2
2
AC 380V
自動
>106次
3.5
1、本機采用鋁合金壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,可在惡劣環境中長期工作；
3、機內采用進口行程開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，觸點容量大、動作靈敏、可靠
工作原理
運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于動作角度時，立即發出一組開關信號；
如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥自動復位。
安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50-100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對（6臺）
山東卓信
現貨，量大價優。
