產品名稱：緊急停止拉繩開關T3Z 068-11YR

產品型號：T3Z 068-11YR

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

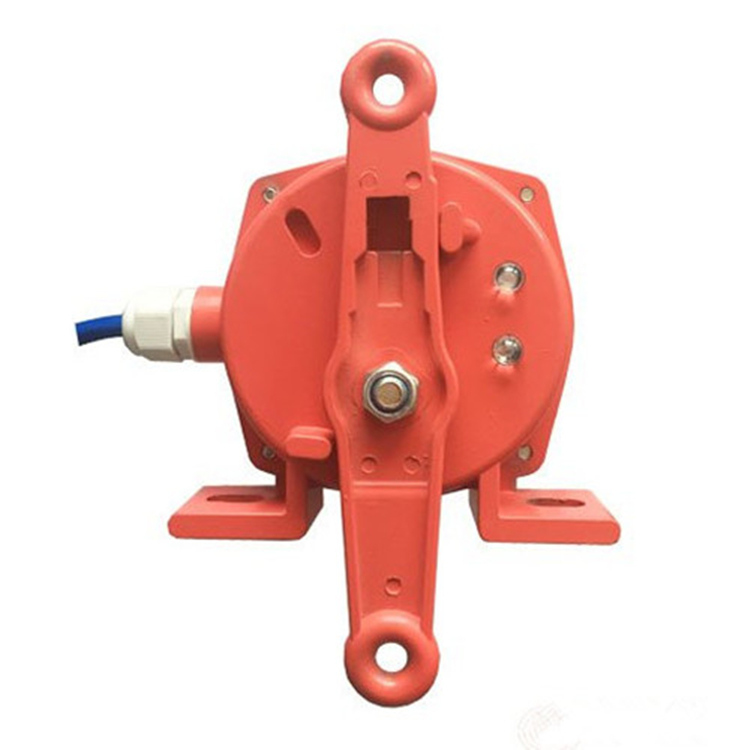

緊急停止拉繩開關T3Z 068-11YR

雙向拉繩開關俗稱緊急停機開關。作用于帶式輸送機現場需要停機時，通過開關動作使輸送機停機。雙向拉繩開關廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的廠礦，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，該產品安裝在膠帶輸送機兩側， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，是用于膠帶輸送機緊急事故的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護，它分手動型和自動型，手動型動作后自銷，并有警示牌顯示，須手動復位。自動型自動復位，當緊急事故發生時任意拉動拉繩傳感氣即可停機。

參數：電壓：24V-48V-220V-380V-480V,

電流可選：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。

自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。

緊急停止拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩每三米用一個有孔螺栓支撐，開關到固定點的距離不應超過24米，兩開關間的距離不應超過48米。當外力促使開關臂桿轉動到警示位置時，觸動微動開關并鎖定，直到人工復位。標準拉線開關防護等級為IP65， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們?cè)谶x擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，適應于室內外安裝。表面經特殊處理后可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

緊急停止拉繩開關T3Z 068-11YR相關型號：

T3Z 068-22YRG、T3Z 068-11YR、T3Z 068-11YRG
T3Z 068-11YRS、T3Z 068-11YRSG、T3Z 068-22YR
T3Z 068-22YRS、T3Z 068-22YRSG、T3Z 068-33YR
T3Z 068-33YRG、T3Z 068-33YRS

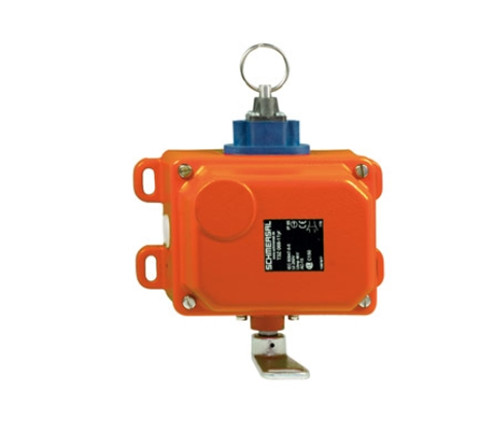

緊急停止拉繩開關T3Z 068-11YR

EX-T3Z068-22YR-1637 金屬外殼
兩邊操作/線長最大到 2 x 50 m
魯棒設計
低操動力
EX 認證
拉環復位（
電線張緊和斷線檢測
2 同一殼體的開關
認證 EX
IECEx
分級
標準 EN ISO 13849-1
B10d常閉觸點（NC） 100.000
目標時間 20 年

注意
通用屬性
產品名稱 EX-T3Z 068
II 2D
標準 Ex tD A21 IP65 T90° C, EN 60947-5-1, IEC/EN 60947-5-5, EN ISO 13850, EN 61241-0, EN 61241-1
符合指令 (Y/N) 有
原料
- 外殼的原材料 鑄鐵, 涂色
- 蓋子材料 鑄鐵, 涂色
- 觸點材料 銀
重量 4650 g
急停按鈕(Y/N) 無
SCHMERSAL施邁賽緊急停止拉繩開關EX-T3Z068-22YR-1637
機械參數
電路連接說明 螺絲連接
電纜截面
- 最小電纜截面 0,75 mm2
- 最大電纜截面 1.5 mm2
機械壽命 50000 操作次數
操動力 max.50 N (30 N 之內 繩索方向)
指示燈 (是/不) 無
鑰匙復位(Y/N) 無
拉環復位（Y/N) 有
肯定斷開角度 32°
肯定斷開力矩 18 Ncm
肯定斷開操作力 50 N
電線長度 max.2 x 50 m
注意 所有的電纜截面表示包括了導線和線耳
周圍條件
周圍溫度
- 最低環境溫度 - 20°C
- 最高環境溫度 + 60°C
防護等級 IP65 根據IEC/EN 60529
電氣參數
轉換元件說明 常開觸點（NO）, 打開(NC)
轉換原理 速動開關元件
輔助觸點數量 2 件
安全接觸點的數量 2 件
額定沖擊耐壓 Uimp 4 kV
額定絕緣電壓 Ui 250 V
熱測試電流 Ithe 10 A
應用類別 AC-15: 230 V / 2,5 A,
DC-13: 24 V / 6 A
最大保險容量 6 A D型玻璃保險
ATEX
燃?xì)夥辣悇e 無
氣體防爆區 無
粉塵防爆類別 atex粉塵防爆保護、3類
粉塵防爆區 21, 22
注意
在 3 m，拉線需要支撐件，請見附件
開關行程圖
注意 開關行程圖
觸點閉合
觸點打開
設置范圍
斷點
肯定打開順序/角度
VS NO 觸點調節范圍
V NC觸點可調節范圍
N 行程后

本公司供應拉繩開關，拉線開關，急停開關，礦用急停閉鎖開關，跑偏開關，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，防偏開關，防爆跑偏開關，不銹鋼跑偏開關等。
