產品名稱：SR-LS-II雙向拉繩開關國標通用

產品型號：SR-LS-II

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-05-12

已獲點擊：60

詳細說明

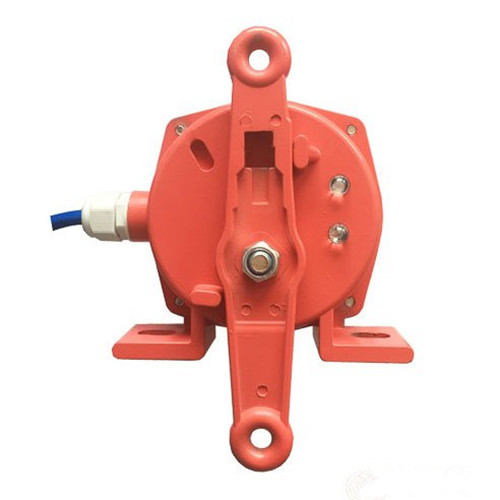

SR-LS-II雙向拉繩開關國標通用

雙向拉繩開關SR-LS-II，拉繩開關專用鋼絲繩M4，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，價格實惠、廠家直銷、拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛。

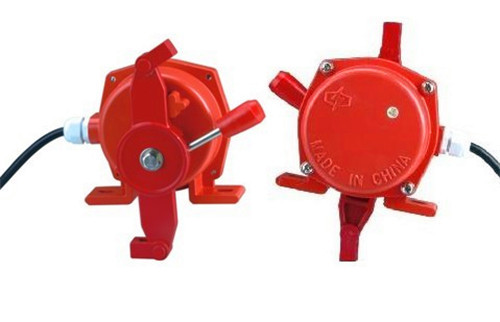

雙向拉繩開關

一、概述：

本機用于膠帶輸送機發生事故時緊急停機。

二、工作原理

當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動開關工作，發生停機或警報信號。自動復位機型在松開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。

三、結構特點

本機采用鋁合金精密壓鑄殼體，強度高，重量輕；外殼防護等級達IP67，可以在惡劣環境中長期工作；機內采用進口元件，觸點容量大，動作靈敏、可靠。

四、技術參數

五、使用與安裝

開關平衡的安裝在機架的固定支架上；

將鋼絲繩系在兩端的拉環上，每側繩不超過30m（有坡度時應當縮短）；

拉繩壓力應適宜，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，以確保開關可靠復位；

拉繩沿膠帶平行方向設置，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，每10m加一吊環；

鋼絲繩按照用戶所需規格，可代購。

六、接線方式

本機出廠時配備接線圖，用戶可按照說明書進行接線。

雙向拉繩開關廣泛應用于冶金，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，煤礦、水泥、礦廠、電力、港埠、鋼鐵、糧食等領域的各種皮帶輸送設備。

拉繩開關型號

KLT2-1、HFKLT2-1

HFKLT2-I、HFKLT2-II

KLT2-II、XLLS-II

DPLS-I、DPLS-II

HFKLT2-2、KLT2-2

YHLS-L、FKLT2-Z

FKLT2-Y、AYLS-DFJ-D-100

  本公司專業生產和銷售接近開關，光電開關，磁性開關，速度開關及皮帶輸送保護裝置，產品全國批發，質量保證，質保一年，量大價優。
