產品名稱：輸煤拉繩開關XTD-BXG3

產品型號：XTD-BXG3

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-10-25

已獲點擊：26

詳細說明

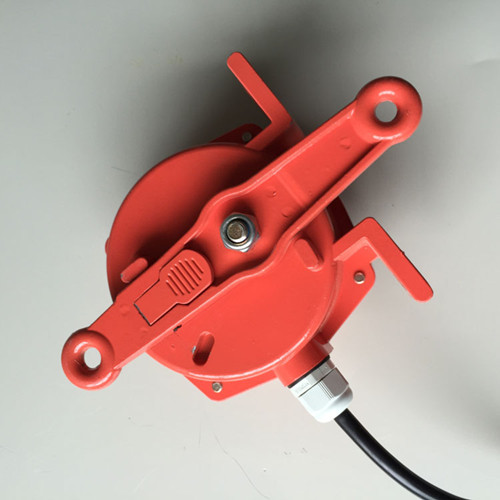

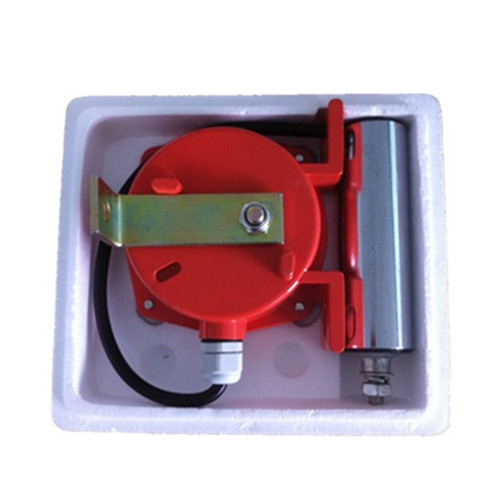

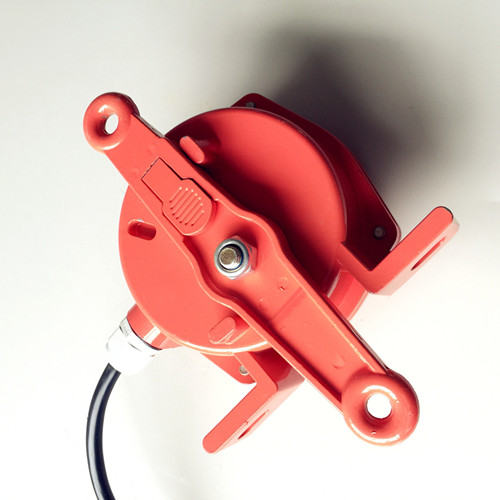

輸煤拉繩開關XTD-BXG3

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。

結構特征與工作原理

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式拉繩開關I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位，凸輪軸回轉到一定角度自鎖定位，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，較好防止水、灰塵進入機殼內。

輸煤拉繩開關XTD-BXG3使用環境條件

a.環境溫度：-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

山東卓信拉繩開關型號

JLK3S-100、JLK3-S

HQL-996ZSD/LHH、LSKG-T1

XTD-LS-A、XTD-ZLS-A

YG13-850-II、S135.T2/1

安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用焊接固定，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
 2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。
